東京不淹水的秘密,巨大神殿超給力!

法國文學家雨果曾說:「下水道是城市的良心。」,但在台灣,「淹水」彷彿快變成特殊的名產!每逢颱風登陸或者豪雨來襲,大家就等著看電視新聞不停轉播各地淹水的奇景,似乎已經習慣這名副其實的「島民」稱號。鄰近的日本地理條件和我們相似,但東京首都圈卻鮮少聽聞大淹水的事件,究竟是為什麼呢?(圖/ちょこたび埼玉観光情報局FB粉絲頁)
法國文學家雨果曾說:「下水道是城市的良心。」,但在台灣,「淹水」彷彿快變成特殊的名產!每逢颱風登陸或者豪雨來襲,大家就等著看電視新聞不停轉播各地淹水的奇景,似乎已經習慣這名副其實的「島民」稱號。鄰近的日本地理條件和我們相似,但東京首都圈卻鮮少聽聞大淹水的事件,究竟是為什麼呢?(圖/ちょこたび埼玉観光情報局FB粉絲頁)

為「水」所困的無限迴圈
多年來台灣處於「沒雨就缺水,有雨就淹水」無限迴圈的問題中,常因一場暴雨致使許多地區氾濫成災,讓城市完全「停擺」,顯見排水系統不足的窘境,沉默的下水道就可看出一個城市對於傾盆大雨的能耐。儘管如此,每年日本各地都因颱風侵襲而豪雨成災,卻從不見東京與周邊地區為水所困,原來在埼玉縣有個宛如奇幻場景的「地下神殿」排水系統,強大的守護著東京首都圈。


(取自首都圏外郭放水路【埼玉県公式観光動画】)

絕美地下神殿彷彿置身古希臘


到東京旅行也許不下數十次,但卻從沒想過在東京附近的埼玉縣地底下,有一座宛如奇幻電影場景的暴雨排水系統,下水道總是與臭氣沖天聯想在一起,但這裡卻大大顛覆了過往印象,強烈的空間場域會以為是3D電影特效,而置身於列柱結構的宏偉矗立,竟有親臨古希臘神殿的驚艷,因此有「地下神殿」之美名,特殊的場景也成為許多廣告、電影的熱門拍攝地。


(不是3D電影特效,而是真實的空間場域;圖-)

這座「地下神殿」就在一片草原下方,人站在地面上完全想像不到,而且最特別的是還可預約見學參觀,據說去朝聖過的人都難以形容當時的震撼,只是小小提醒一下進去必須走多達100層以上的階梯,想去之前還得好好鍛練一下腳力啊!

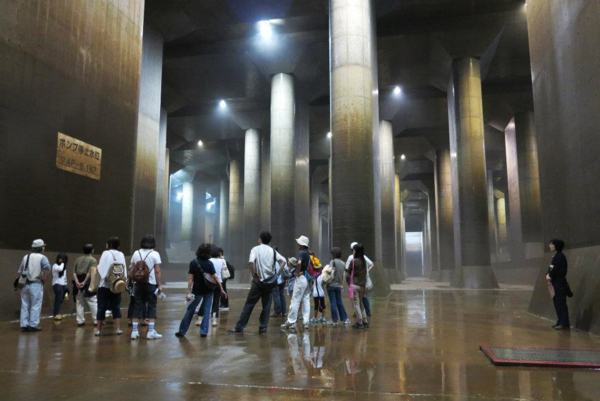

(可預約參觀,但必須走多達100層以上的階梯;圖/ちょこたび埼玉観光情報局FB粉絲頁)

東京圈不再水鄉澤國


因東京地區瀕海的關係,在尚未蓋地下水庫之前,只要遇上風災或漲潮,東京地區也是飽受淹水之苦,災情十分慘重,因此在1992年規劃著手興建首都圈外圍排水系統,並於2006年竣工,正式名稱為「首都圈外郭放水路」,為防止颱風季節因暴雨而可能出現的洪災,讓整個大東京地區避免受水災侵襲,可說是「世界上最先進的下水道排水系統」。


巨大放水路地下構造;圖源:國土交通省江戶川河川事務所


宛如五個巨大罐頭的地下水庫


全長6.3公里的排水系統隧道,在地下50米深處,由五個混凝土立坑串接組成,每個混凝土立坑有65米高(約22層樓)、32米寬,遠看很像巨大罐頭(G CANS)。除此之外,還有一座巨型調壓水槽,高25.4米(約八層樓)、長177米、寬78米,內有59支混凝土支柱,總貯水量為67萬立方米,也能當地下水庫蓄水,容量大小如台北翡翠水庫一般,可同時解決「缺水」和「淹水」的兩大問題。

操作室 「地下神殿」就在一片草原下方,從地面上完全看不出來 圖源:日本旅遊網


耗資2400億日元,集結最先端土木技術,G-Cans於2006年完工。暴雨來襲時,藉由五個巨大立坑將數條河川洪水匯流入地下水道後再於江戶川排出,保護首都東京地區不受洪水影響。圖源:國土交通省江戶川河川事務所

立坑
第一立坑 圖源:國土交通省江戶川河川事務所


第二立坑 圖源:奧茲墨坊


第三立坑 圖源:奧茲墨坊


第四立坑 圖源:奧茲墨坊


第五立坑(掘削設備)  圖源:奧茲墨坊


地下排水系統立坑配置  圖源:國土交通省江戶川河川事務所





系統運作概念圖  圖源:國土交通省江戶川河川事務所



工程概念圖 圖源:國土交通省江戶川河川事務所


系統效益 圖源:國土交通省江戶川河川事務所




位於最尾端排水設施旁邊,被稱呼為地下神殿的巨大調壓水槽,擁有59支支柱。
有如異次元般的地下空間也成為某些影片的取景地點。


建造中的設施






利用14000馬力的渦輪機達到每秒200立方米的排水量。




【DATA│日本首都圈外圍排水系統資訊/
◎地址:日本埼玉県春日部市上金崎720
◎電話:048-746-0748
◎開放參觀:每週二至周五,每日固定三場,採25人團體報名制,須在參觀日前一個月至一周間報名。
◎交通方式:東武野田線南櫻井站步行約40分鐘
◎官方網站:www.ktr.mlit.go.jp/edogawa/gaikaku/index.html

東京都埼玉縣地下神殿影片一




東京都埼玉縣地下神殿影片二



東京都埼玉縣地下神殿影片三



東京都埼玉縣地下神殿影片四



*【作者簡介】:小川榭

泡在文字堆裡,永遠施工中。
慢拍的移動,大到足以迷路,卻也小到讓人找回自我。
小川榭@微光角落:www.facebook.com/Ogawasha

資料來源:風傳媒
